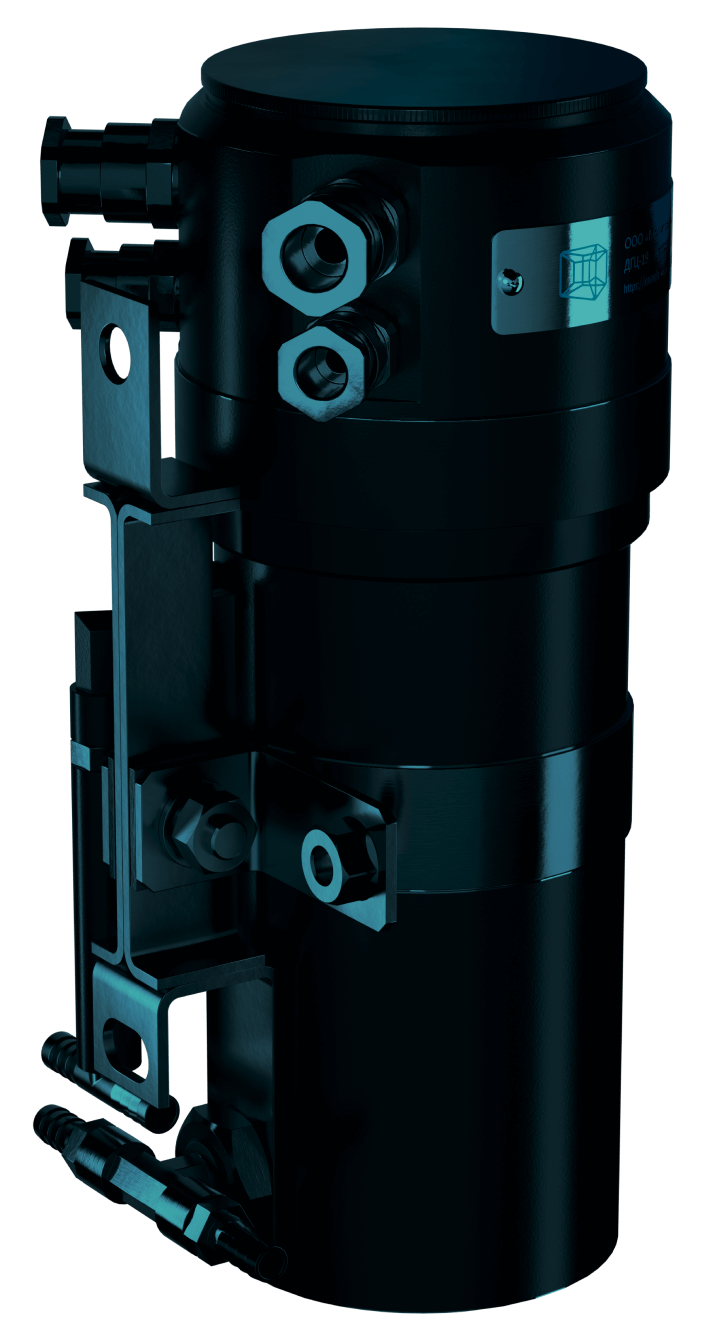

Автоматизированные гидростатические нивелиры компании «Монитрон»
Измеряют изменение высотного положения
Точность − 0,1 мм
Диапазон − 100 мм
Измерения производятся каждую минуту
Работают при температуре от -65°С до +50°С
Влагозащита − IP 66
Госреестр средств
измерений № 82892-21
Работают во взрывоопасных
средах 1Ex db IIС T6 Gb Х

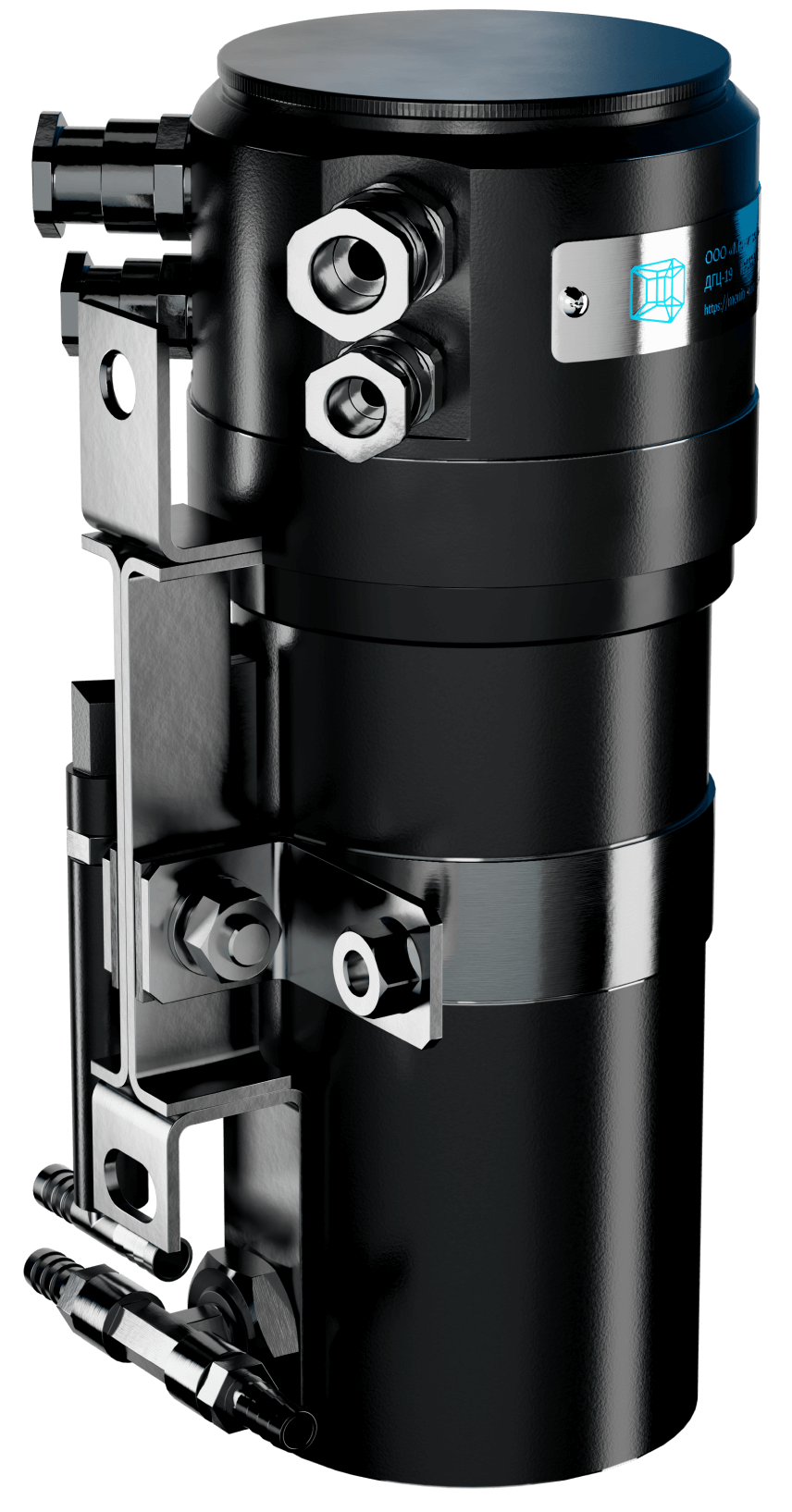

Гидростатические нивелиры
Работают по закону сообщающихся сосудов
Гидротехнические сооружения
применение в зданиях ГЭС и грунтовых плотинах
Гидротехнические сооружения
применение в зданиях ГЭС и грунтовых плотинах
Располагаются на грунтовых реперах. Минимальный риск образования круглоцилиндрической поверхности обрушения (при суффозии или сейсмике) в результате автоматизации наблюдения за деформациями тела грунтовых плотин.
Гидростатические нивелиры органично размещаются в потернах, машзалах и галереях, предоставляя комплексную информацию об общих деформациях, минимизируя риск аварий и продлевая срок службы сооружения.
Гидротехнические сооружения
применение в зданиях ГЭС и грунтовых плотинах
Располагаются на грунтовых реперах. Минимальный риск образования круглоцилиндрической поверхности обрушения (при суффозии или сейсмике) в результате автоматизации наблюдения за деформациями тела грунтовых плотин.
Гидростатические нивелиры органично размещаются в потернах, машзалах и галереях, предоставляя комплексную информацию об общих деформациях, минимизируя риск аварий и продлевая срок службы сооружения.

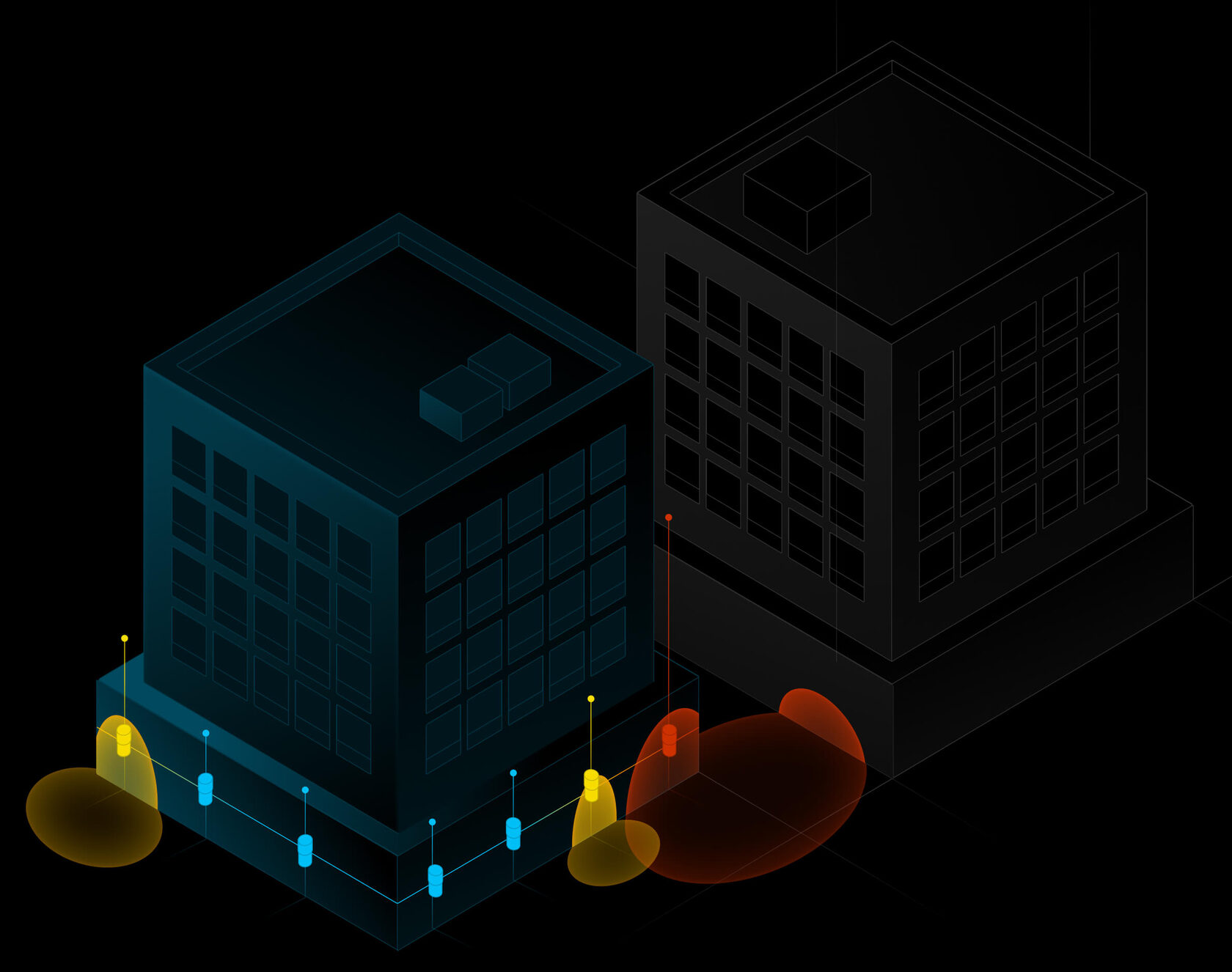

Оповещение
своевременное и автоматизированное
При малейшем отклонении от нормы происходит моментальная автоматическая рассылка электронных писем и смс ответственным сотрудникам (инженер получит первое оповещение при 60% от предельного значения, его руководитель − при 80%).
Данные с гидростатических нивелиров, вызвавшие опасения, всегда доступны для анализа на внутреннем или внешнем сервере компании авторизированным специалистам.
Постоянно действующая
математическая модель
Между напряжением и деформацией существует фундаментальная связь.

Большой объем данных гидростатических нивелиров о деформациях дает возможность использовать их при численном моделировании состояния сооружения. Выполненные расчеты можно многократно сравнивать с реальными показаниями, при этом расчетная модель позволяет проводить последующие вычисления автоматизированно и предельно точно.




В результате мы прогнозируем зоны хрупкого или пластического разрушения и своевременно принимаем необходимые меры, снижая риск возможных аварий и уменьшая затраты на эксплуатацию.
Области применения
гидростатических нивелиров «Монитрон»
Строительство
подземных сооружений

Разработка котлованов, проходка тоннелей и строительство других подземных сооружений приводит к оседанию окружающего грунтового массива. Такие деформационные процессы могут привести к разрушению сооружений, попадающих в зону влияния.

Гидростатические нивелиры оперативно отслеживают перемещения, что позволяет при необходимости скорректировать производство работ или предусмотреть компенсирующие мероприятия.
Подробнее ↓

Минимизируемые риски при строительстве подземных сооружений:
  • 1. Изменение характеристик вмещающего массива, возможные причины:
    • а) суффозионные и карстовые процессы в основании;
    • б) разуплотнение грунтов, вызванное выносом грунта в тоннель при локальных протечках и нарушении герметичности;
    • в) развитие иных опасных инженерно-геологических процессов и явлений (оползни, барражный эффект или процессы ползучести).
  • 2. Эксплуатационный износ, проявляющийся в виде коррозии арматуры и разрушения бетона обделки.

  • 3. Человеческий фактор:
    • а) ДТП, сход с рельс подвижного состава;
    • б) выполнение земляных и строительных работ с нарушением технологии;
    • в) некачественная проектная документация;
    • г) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций либо изменение состояния грунта.
Мосты
(эксплуатация)

Своевременная фиксация нетипичных прогибов пролетов отдельных балок позволяет устранить возможные риски аварии или нарушения режима эксплуатации. Это возможно посредством сравнения данных по аналогичным конструкциям.

Осадка или перекос опор укажут на возможные проблемы с основанием или изменение механических параметров конструкций моста (в т. ч. по причине человеческого фактора, например, наезд транспортного средства).
Подробнее ↓

Минимизируемые риски для мостов на дорогах высшей категории:
  • 1. Эксплуатационный износ, возможные причины:
    • а) коррозия арматуры пролетного строения, разрушение бетона – определяется по нетипичным прогибам пролетов отдельных балок, а также посредством сравнения данных по аналогичным конструкциям;
    • б) коррозия арматуры опор, разрушение бетона – определяется по осадке или перекосу верхней части опор при стабильном основании;
    • в) усталость материалов конструкций – определяется постепенным нарастанием деформаций;
    • г) разрушение противофильтрационных шпонок в деформационных швах.
  • 2. Человеческий фактор:
    • а) ДТП, сход с рельс подвижного состава, удары от кораблей;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.

  • 3. Неравномерная осадка основания, возможные причины:
    • а) оползневые процессы или размыв основания поверхностными водами;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты;
    • д) суффозионные и карстовые процессы в основании.
Области применения
гидростатических нивелиров «Монитрон»
Строительство
подземных сооружений

Разработка котлованов, проходка тоннелей и строительство других подземных сооружений приводит к оседанию окружающего грунтового массива. Такие деформационные процессы могут привести к разрушению сооружений, попадающих в зону влияния.

Гидростатические нивелиры оперативно отслеживают перемещения, что позволяет при необходимости скорректировать производство работ или предусмотреть компенсирующие мероприятия.
Подробнее ↓

Минимизируемые риски при строительстве подземных сооружений:
  • 1. Изменение характеристик вмещающего массива, возможные причины:
    • а) суффозионные и карстовые процессы в основании;
    • б) разуплотнение грунтов, вызванное выносом грунта в тоннель при локальных протечках и нарушении герметичности;
    • в) развитие иных опасных инженерно-геологических процессов и явлений (оползни, барражный эффект или процессы ползучести).
  • 2. Эксплуатационный износ, проявляющийся в виде коррозии арматуры и разрушения бетона обделки.

  • 3. Человеческий фактор:
    • а) ДТП, сход с рельс подвижного состава;
    • б) выполнение земляных и строительных работ с нарушением технологии;
    • в) некачественная проектная документация;
    • г) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций либо изменение состояния грунта.
Мосты
(эксплуатация)

Своевременная фиксация нетипичных прогибов пролетов отдельных балок позволяет устранить возможные риски аварии или нарушения режима эксплуатации. Это возможно посредством сравнения данных по аналогичным конструкциям.

Осадка или перекос опор укажут на возможные проблемы с основанием или изменение механических параметров конструкций моста (в т. ч. по причине человеческого фактора, например, наезд транспортного средства).
Подробнее ↓

Минимизируемые риски для мостов на дорогах высшей категории:
  • 1. Эксплуатационный износ, возможные причины:
    • а) коррозия арматуры пролетного строения, разрушение бетона – определяется по нетипичным прогибам пролетов отдельных балок, а также посредством сравнения данных по аналогичным конструкциям;
    • б) коррозия арматуры опор, разрушение бетона – определяется по осадке или перекосу верхней части опор при стабильном основании;
    • в) усталость материалов конструкций – определяется постепенным нарастанием деформаций;
    • г) разрушение противофильтрационных шпонок в деформационных швах.
  • 2. Человеческий фактор:
    • а) ДТП, сход с рельс подвижного состава, удары от кораблей;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.

  • 3. Неравномерная осадка основания, возможные причины:
    • а) оползневые процессы или размыв основания поверхностными водами;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты;
    • д) суффозионные и карстовые процессы в основании.
Нефтехранилища
(эксплуатация и строительство)

Растепление вечной мерзлоты может привести к неравномерной осадке нефтехранилищ, что существенно увеличивает риск разрушения резервуара. Избежать негативных последствий поможет внедрение гидростатических нивелиров.

Периодические циклы нагрузки/разгрузки (наполнение/опорожнение резервуара) приводят к усталости металла конструкций и могут вызвать неравномерную осадку.
Подробнее ↓

Минимизируемые риски разгерметизации (разрушения) резервуара:
  • 1. Неравномерная осадка основания, возможные причины:
    • а) суффозионные или карстовые процессы в основании;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты.
  • 2. Эксплуатационный износ, возможные причины:
    • а) усталость металла от периодических циклов нагрузки/разгрузки (наполнения/опорожнения резервуара);
    • б) уменьшение рабочего сечения несущих конструкций от коррозионных процессов – определяется постепенным нарастанием деформаций.

  • 3. Человеческий фактор:
    • а) наезд транспортного средства на несущую конструкцию;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.
Области применения
гидростатических нивелиров «Монитрон»
Мосты
(эксплуатация)

Своевременная фиксация нетипичных прогибов пролетов отдельных балок позволяет устранить возможные риски аварии или нарушения режима эксплуатации. Это возможно посредством сравнения данных по аналогичным конструкциям.

Осадка или перекос опор укажут на возможные проблемы с основанием или изменение механических параметров конструкций моста (в т. ч. по причине человеческого фактора, например, наезд транспортного средства).
Подробнее ↓

Минимизируемые риски для мостов на дорогах высшей категории:
  • 1. Эксплуатационный износ, возможные причины:
    • а) коррозия арматуры пролетного строения, разрушение бетона – определяется по нетипичным прогибам пролетов отдельных балок, а также посредством сравнения данных по аналогичным конструкциям;
    • б) коррозия арматуры опор, разрушение бетона – определяется по осадке или перекосу верхней части опор при стабильном основании;
    • в) усталость материалов конструкций – определяется постепенным нарастанием деформаций;
    • г) разрушение противофильтрационных шпонок в деформационных швах.
  • 2. Человеческий фактор:
    • а) ДТП, сход с рельс подвижного состава, удары от кораблей;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.

  • 3. Неравномерная осадка основания, возможные причины:
    • а) оползневые процессы или размыв основания поверхностными водами;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты;
    • д) суффозионные и карстовые процессы в основании.
Нефтехранилища
(эксплуатация и строительство)

Растепление вечной мерзлоты может привести к неравномерной осадке нефтехранилищ, что существенно увеличивает риск разрушения резервуара. Избежать негативных последствий поможет внедрение гидростатических нивелиров.

Периодические циклы нагрузки/разгрузки (наполнение/опорожнение резервуара) приводят к усталости металла конструкций и могут вызвать неравномерную осадку.
Подробнее ↓

Минимизируемые риски разгерметизации (разрушения) резервуара:
  • 1. Неравномерная осадка основания, возможные причины:
    • а) суффозионные или карстовые процессы в основании;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты.
  • 2. Эксплуатационный износ, возможные причины:
    • а) усталость металла от периодических циклов нагрузки/разгрузки (наполнения/опорожнения резервуара);
    • б) уменьшение рабочего сечения несущих конструкций от коррозионных процессов – определяется постепенным нарастанием деформаций.

  • 3. Человеческий фактор:
    • а) наезд транспортного средства на несущую конструкцию;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.
Сейсмика
(оценка воздействия)

Оперативная оценка перемещений конструкций после сейсмического воздействия поможет экстренным службам своевременно и эффективно решить вопрос приоритета оказания помощи.

Использование нескольких контуров позволит оценить и разделить степень нарушения между грунтами основания и конструкциями, например: если нижний контур не показывает изменений, когда верхний фиксирует, значит, возникла проблема с конструкциями, а не с грунтами основания.
Области применения
гидростатических нивелиров «Монитрон»
Нефтехранилища
(эксплуатация и строительство)

Растепление вечной мерзлоты может привести к неравномерной осадке нефтехранилищ, что существенно увеличивает риск разрушения резервуара. Избежать негативных последствий поможет внедрение гидростатических нивелиров.

Периодические циклы нагрузки/разгрузки (наполнение/опорожнение резервуара) приводят к усталости металла конструкций и могут вызвать неравномерную осадку.
Подробнее ↓

Минимизируемые риски разгерметизации (разрушения) резервуара:
  • 1. Неравномерная осадка основания, возможные причины:
    • а) суффозионные или карстовые процессы в основании;
    • б) ползучесть неустойчивых грунтов основания;
    • в) морозное пучение связных грунтов (глины, суглинки, супеси);
    • г) растепление вечной мерзлоты.
  • 2. Эксплуатационный износ, возможные причины:
    • а) усталость металла от периодических циклов нагрузки/разгрузки (наполнения/опорожнения резервуара);
    • б) уменьшение рабочего сечения несущих конструкций от коррозионных процессов – определяется постепенным нарастанием деформаций.

  • 3. Человеческий фактор:
    • а) наезд транспортного средства на несущую конструкцию;
    • б) иные причины, повлекшие снижение деформационных и прочностных характеристик несущих конструкций.
Сейсмика
(оценка воздействия)

Оперативная оценка перемещений конструкций после сейсмического воздействия поможет экстренным службам своевременно и эффективно решить вопрос приоритета оказания помощи.

Использование нескольких контуров позволит оценить и разделить степень нарушения между грунтами основания и конструкциями, например: если нижний контур не показывает изменений, когда верхний фиксирует, значит, возникла проблема с конструкциями, а не с грунтами основания.
Области применения
гидростатических нивелиров «Монитрон»
Сейсмика
(оценка воздействия)

Оперативная оценка перемещений конструкций после сейсмического воздействия поможет экстренным службам своевременно и эффективно решить вопрос приоритета оказания помощи.

Использование нескольких контуров позволит оценить и разделить степень нарушения между грунтами основания и конструкциями, например: если нижний контур не показывает изменений, когда верхний фиксирует, значит, возникла проблема с конструкциями, а не с грунтами основания.
Области применения
гидростатических нивелиров «Монитрон»
Эксплуатация
подземных сооружений

Адаптивное крепление гидростатических нивелиров «Монитрон» позволяет позиционировать датчик в самых сложных условиях по двум перпендикулярным осям (в зависимости от геометрии поверхности размещения).

Применение гидростатических нивелиров при эксплуатации подземных сооружений позволяет оценивать влияние опасных инженерно-геологических процессов и явлений (суффозионные процессы, барражный эффект, ползучесть грунтов, разрушение карстов).
Подробнее ↓
Минимизируемые риски при эксплуатации подземных сооружений:
  • 1. Предотвращение возникновения дефектов и повреждений, вызванных неучтенными при проектировании факторами, причины:
    • а) складирование материалов;
    • б) монтаж нового оборудования;
    • в) надстройка здания;
    • г) реконструкция здания;
    • д) нарушение технологических процессов при строительстве и эксплуатации здания (сооружения);
    • е) человеческий фактор.
  • 2. Отслеживание степени и скорости изменения технического состояния объекта:
    • а) деформации конструкций (балки, плиты, блоки обделки и т. д.);
    • б) усталость материалов конструкций;
    • в) коррозия несущих конструкций.

  • 3. Изменение характеристик вмещающего массива, возможные причины:
    • а) суффозионные и карстовые процессы в основании;
    • б) разуплотнение грунтов, вызванное выносом грунта в тоннель при локальных протечках и нарушении герметичности;
    • в) развитие иных опасных инженерно-геологических процессов и явлений (оползни, барражный эффект, процессы ползучести).
О компании
ООО «Монитрон» − российская компания, поставляющая автоматизированную систему контроля вертикальных перемещений конструкций в режиме реального времени на базе цифровых гидростатических нивелиров собственного производства.

Разработка гидростатических нивелиров компании ООО «Монитрон» началась в 2012 году, в ней принимали участие сотрудники ООО «Научно-инженерный центр Тоннельной Ассоциации»: научный руководитель д. т. н., профессор В. Е. Меркин, главный инженер проекта к. т. н. А. Н. Симутин, руководитель проекта Г. М. Медведев.

Производство базируется на ряде крупных российских промышленных комплексов, позволяющих на текущий момент выпускать до 10 000 гидростатических нивелиров в месяц.

С 2016 года апробация и доработка системы выполнялась на нескольких десятках объектов с повышенным уровнем ответственности (смотреть все проекты).
Предотвращение аварийной ситуации в метро:
обзор реального случая
Контакты
ООО «Монитрон»
Россия, Москва − 129344
Енисейская улица, д. 7 стр. 4, пом. 11
ИНН: 7716933811
КПП: 771601001
Расчётный № 40702810001500037720
Название банка: ТОЧКА ПАО БАНКА «ФК ОТКРЫТИЕ»

БИК: 044525999
Город: Москва
Корр. счет: 30101810845250000999
